硬件设置与首次连接

本节深入对比 OV20i 与 OV80i 相机，概述电源需求、LED 布局和系统状态指示，以及安装注意事项和最佳实践。

Deep Dive Overview​

Learning Objectives​

  • Connect → 启动并验证硬件运行
  • Activate → 让摄像头上线并处于活动状态
  • Configure → 设置网络和系统设置
  • Create 2 配方 → 构建分类和分割模型
  • 构建逻辑 → 使用 Node-RED 实现自动化

What You'll Leave With​

  • 对设备的了解
  • 技术自信
  • 现场部署的故障排除能力
  • 对基础 Node-RED 流的理解

Equipment Check​

  • 摄像头
  • 电源适配器和 M12 电源线 + 以太网线
  • 样本检验对象
  • 文档和快速参考卡

Camera Model Comparison​

OV20i - The Plug-and-Play Solution​

  • 内置 LED 照明，带软件控制区域
  • 软件控制对焦 - 无需手动调整
  • 1.6 MP
  • 全局快门

OV80i - The Customizable Powerhouse​

  • C-mount 镜头灵活性 - 为应用选择最优光学元件
  • 需要外部照明 - 对专用照明实现最大控制
  • 8 MP
  • 滚动快门
  • 更高的处理能力 - 处理复杂的多检验场景
备注

关键物理区别：M12 连接器针数

  • OV20i：17 针 M12
  • OV80i：12 针 M12

Powering Up​

Power Requirements​

  • Voltage: 19-24 VDC
  • Power Consumption:
    • Maximum: 18W
    • Typical: 15W
  • Connection: M12 接头，配 Breakout cable

OV20i Power Connection​

  • M12 17-pin connector 连接到摄像头
  • Breakout cable 提供单独的导线连接
  • Power terminals: 在 breakout 上清晰标注 + 和 -

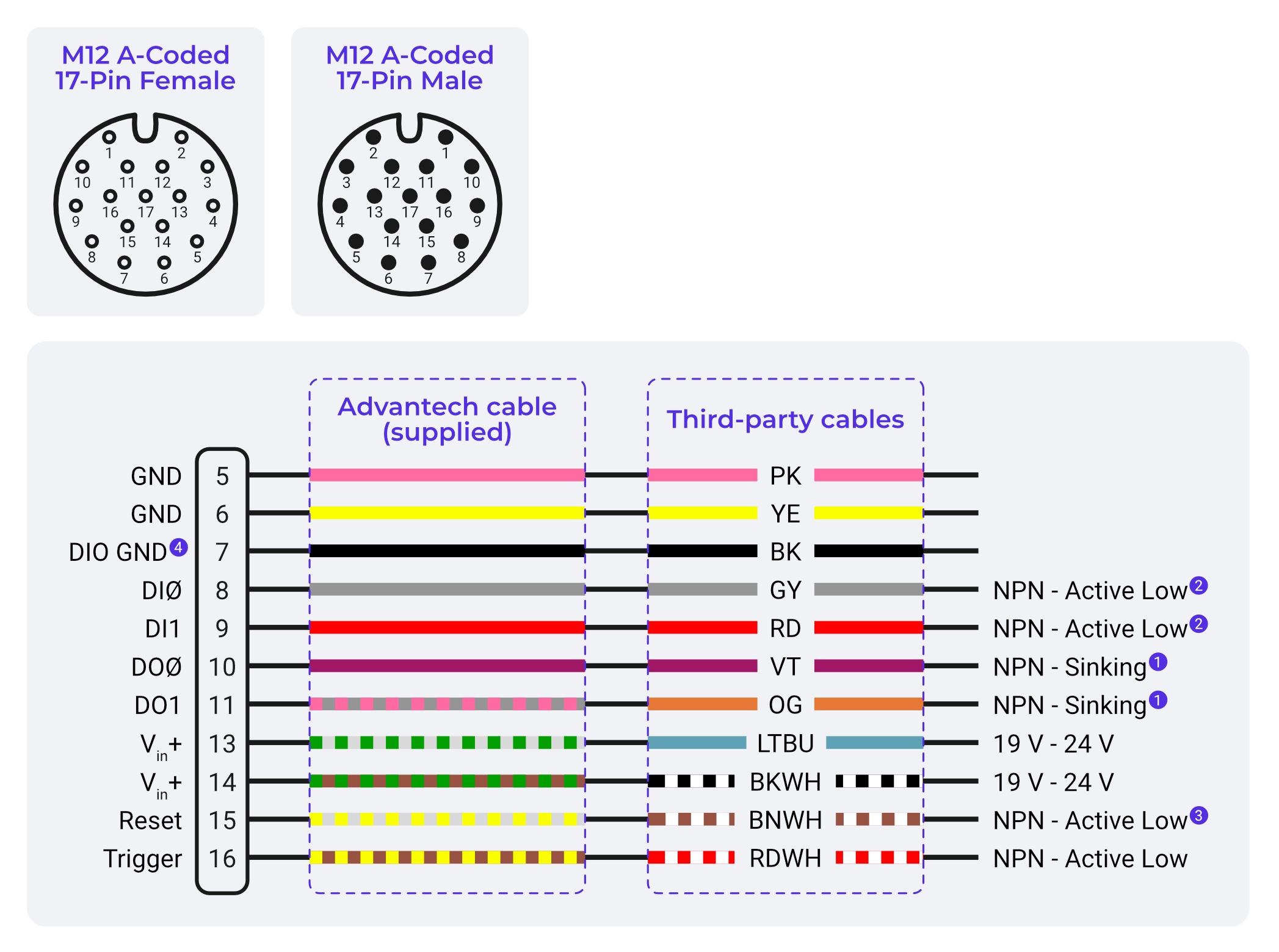

OV20i wiring diagram

LED Status Indicators and System Health​

LED Layout:​

  • Power LED (Green): 表示摄像头接收到正确电源
  • Network LED：显示以太网连接状态
  • Status LED：系统运行指示

Power LED States​

  • Solid Green：电源在规格范围内，摄像头正常运行
  • Off：无电源或供电不足
  • Dim/Flickering/Red: 电源问题 - 请检查电压和电流容量

System Status Indicators​

  • Solid：系统完全运行且就绪
  • Slow Blink：系统正在启动（前 30-60 秒常见）
  • Fast Blink：系统错误或配置问题
  • Off：系统尚未完全启动或存在硬件问题

Using LEDs for Troubleshooting​

  • 首要检查：在进行高级故障排除之前，始终核对 LED 状态
  • 型号特定：了解每种相机类型上哪些 LED 是活跃的
  • 远程诊断：在电话中可见的 LED 为技术人员提供指导
  • 文档：在维护程序中包含 LED 参考

Physical Installation Best Practices​

Mounting Options and Considerations​

  • 前置安装：镜头面对可访问
  • 后置安装：更受保护，适用于恶劣环境
  • 减振隔离：需要时使用橡胶垫圈或隔离支架
  • 可访问性：计划清洁和维护的可进入性

Cable Routing and Management​

  • 弯曲半径：对 M12 电缆遵循最小弯曲半径
  • 应力释放：使用电缆夹头和应力释放件
  • EMI 考量：尽可能将布线避开高功率电缆
  • 灵活性：允许机械运动和热膨胀

Environmental Considerations​

  • IP 等级：相机机身适用于工业环境
  • 清洁：食品级环境可能需要特殊考虑
  • 照明：在检验中考虑环境照明效果
  • 温度：在设计中考虑相机的发热
